उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zheheng steel
प्रमाणन: ISO9001
मॉडल संख्या: 88.9 मिमी
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: जलरोधक सामग्री, या लकड़ी के टोकरे पैकिंग के साथ बंडलों में
प्रसव के समय: 30 दिन
भुगतान शर्तें: एल/सी, टी/टी, डी/ए, डी/पी
आपूर्ति की क्षमता: 50 टन/30 दिन
प्रोडक्ट का नाम: |
स्टेनलेस स्टील पाइप फिटिंग |
सामग्री: |
304 |
मानक: |
एएसटीएम, जीबी, जेआईएस, डीआईएन, एन, एआईएसआई |
Size: |
6mm-400mm |
तकनीक: |
कोल्ड ड्रान |
Shipment: |
By see, air or others |
adhibition: |
pipe systems and other relevant industrial fields |
प्रकार: |
कोहनी |
प्रोडक्ट का नाम: |
स्टेनलेस स्टील पाइप फिटिंग |
सामग्री: |
304 |
मानक: |
एएसटीएम, जीबी, जेआईएस, डीआईएन, एन, एआईएसआई |
Size: |
6mm-400mm |
तकनीक: |
कोल्ड ड्रान |
Shipment: |
By see, air or others |
adhibition: |
pipe systems and other relevant industrial fields |
प्रकार: |
कोहनी |
ASTM A403 ASME B 16.9 स्टेनलेस स्टील पाइप फिटिंग 45 डिग्री एल्बो
उत्पाद विवरण:
पाइपिंग सिस्टम में, एक मोड़ एक पाइप फिटिंग है जो पाइप की दिशा बदलता है। 45°, 90° और 180° तीन सबसे अधिक इस्तेमाल किए जाते हैं।
टाइप 304 स्टेनलेस स्टील, एक क्रोमियम-निकल सामग्री, पानी, गर्मी, खारे पानी, एसिड, खनिजों और पीट मिट्टी के कारण होने वाले जंग का प्रतिरोध करता है। टाइप 316 स्टेनलेस स्टील में 304 की तुलना में उच्च निकल सामग्री होती है, साथ ही मोलिब्डेनम, और भी अधिक संक्षारण प्रतिरोध के लिए।
कोहनी का उद्देश्य:
एक कनेक्शन पाइप फिटिंग जो आमतौर पर पाइपलाइन स्थापना में उपयोग की जाती है, दो पाइपों से जुड़ी होती है जिनकी नाममात्र व्यास समान या भिन्न होता है, ताकि पाइपलाइन एक निश्चित कोण मोड़ ले, और नाममात्र दबाव 1-1.6Mpa हो।
कोहनी का उपयोग:
चूंकि कोहनी में अच्छा व्यापक प्रदर्शन होता है, इसलिए इसका व्यापक रूप से रासायनिक उद्योग, निर्माण, पानी की आपूर्ति, जल निकासी, पेट्रोलियम, हल्के और भारी उद्योग, प्रशीतन, स्वास्थ्य, पानी गर्म करने, आग से लड़ने, बिजली, एयरोस्पेस, शिपबिल्डिंग और अन्य बुनियादी परियोजनाओं में उपयोग किया जाता है।
एल्बो टाइप ए के दबाव कारक
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||
| मॉडल | टी | 2डी | 3डी | 5डी | टी | 2डी | 3डी | 5डी | टी | 2डी | 3डी | 5डी | टी | 2डी | 3डी | 5डी | टी | 2डी | 3डी | 5डी | टी | 2डी | 3डी | 5डी | |
| डीएन | डी | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | एक्स | ||||||
| 15 | 213 | 16 | - | 78 | 87 | - | - | - | - | - | - | - | - | 20 | - | 78 | 87 | 32 | - | 80 | 88 | 40 | - | 81 | 89 |
| 20 | 269 | 16 | - | 71 | 87 | - | - | - | - | - | - | - | - | 20 | - | 72 | 87 | 32 | - | 74 | 88 | 40 | - | 75 | 88 |
| 25 | 337 | 16 | - | 73 | 87 | 20 | - | 73 | 87 | - | - | - | - | 23 | - | 73 | 87 | 32 | - | 74 | 88 | 45 | - | 75 | 88 |
| 32 | 424 | 16 | - | 72 | 87 | 20 | - | 73 | 87 | - | - | - | - | 26 | - | 73 | 87 | 36 | - | 74 | 88 | 50 | - | 75 | 88 |
| 40 | 483 | 16 | - | 74 | 87 | 20 | - | 74 | 87 | - | - | - | - | 26 | - | 74 | 88 | 36 | - | 75 | 88 | 50 | - | 76 | 88 |
| 50 | 603 | 16 | 59 | 75 | 87 | 20 | 59 | 76 | 87 | 23 | 60 | 76 | 87 | 29 | 60 | 76 | 88 | 40 | 61 | 77 | 88 | 56 | 62 | 77 | 88 |
| 65 | 761 | 16 | 57 | 75 | 88 | 23 | 58 | 75 | 88 | 26 | 58 | 75 | 88 | 29 | 58 | 76 | 88 | 50 | 60 | 76 | 88 | 71 | 61 | 77 | 88 |
| 80 | 889 | 20 | 59 | 76 | 88 | 23 | 59 | 76 | 88 | 29 | 60 | 76 | 88 | 32 | 60 | 76 | 88 | 56 | 61 | 77 | 88 | 80 | 63 | 78 | 88 |
| 100 | 1,143 | 20 | 61 | 77 | 88 | 26 | 62 | 77 | 88 | 29 | 62 | 77 | 88 | 36 | 62 | 77 | 88 | 63 | 63 | 78 | 88 | 88 | 64 | 78 | 89 |
| 125 | 1,397 | 20 | 62 | 77 | 88 | 26 | 62 | 77 | 88 | 32 | 63 | 78 | 88 | 40 | 63 | 78 | 88 | 63 | 64 | 78 | 88 | 100 | 65 | 79 | 89 |
| 150 | 1,683 | 20 | 62 | 77 | 88 | 26 | 62 | 77 | 88 | 32 | 62 | 77 | 88 | 45 | 62 | 78 | 88 | 71 | 63 | 78 | 88 | 110 | 64 | 79 | 88 |
| 200 | 2,191 | 20 | 63 | 78 | 88 | 26 | 63 | 78 | 88 | 36 | 63 | 78 | 88 | 63 | 64 | 78 | 88 | 80 | 64 | 78 | 88 | 125 | 65 | 79 | 88 |
| 250 | 2,730 | 20 | 63 | 78 | 88 | 36 | 63 | 78 | 88 | 40 | 63 | 78 | 88 | 63 | 64 | 78 | 88 | 100 | 64 | 79 | 88 | - | - | - | - |
| 300 | 3,239 | 26 | 64 | 78 | 88 | 40 | 64 | 78 | 88 | 45 | 64 | 78 | 88 | 71 | 64 | 78 | 88 | 100 | 65 | 79 | 88 | - | - | - | - |
| 350 | 3,556 | 26 | 67 | 80 | 88 | 40 | 67 | 80 | 88 | 50 | 67 | 80 | 88 | 80 | 67 | 80 | 88 | 110 | 67 | 80 | 88 | - | - | - | - |
| 400 | 4,064 | 26 | 66 | 80 | 88 | 40 | 67 | 80 | 88 | 50 | 67 | 80 | 88 | 88 | 67 | 80 | 88 | 125 | 67 | 80 | 88 | - | - | - | - |
| 450 | 457 | 32 | 66 | 80 | 88 | 40 | 67 | 80 | 88 | 50 | 67 | 80 | 88 | 100 | 67 | 80 | 88 | - | - | - | - | - | - | - | - |
| 500 | 508 | 32 | 66 | 80 | 88 | 50 | 67 | 80 | 88 | 56 | 67 | 80 | 88 | 110 | 67 | 80 | 88 | - | - | - | - | - | - | - | - |
| 600 | 610 | 32 | 66 | 80 | 88 | 56 | 67 | 80 | 88 | 63 | 67 | 80 | 88 | 125 | 67 | 80 | 89 | - | - | - | - | - | - | - | - |
| 700 | 711 | 40 | 0 | 80 | 88 | 56 | 0 | 80 | 88 | 71 | - | 80 | 89 | 125 | - | 80 | 89 | - | - | - | - | - | - | - | - |
| 800 | 813 | 40 | 0 | 80 | 88 | 56 | 0 | 80 | 88 | 80 | - | 80 | 89 | 125 | - | 80 | 89 | - | - | - | - | - | - | - | - |
| 900 | 914 | 40 | 0 | 80 | 88 | 63 | 0 | 80 | 88 | 88 | - | 80 | 89 | 125 | - | 80 | 89 | - | - | - | - | - | - | - | - |
| 1000 | 1016 | 40 | 0 | 80 | 88 | 63 | 0 | 80 | 88 | 100 | - | 80 | 89 | 125 | - | 80 | 89 | - | - | - | - | - | - | - | - |
तकनीकी:
वक्रता त्रिज्या का आवश्यक नियंत्रण। उदाहरण के लिए, यदि त्रिज्या की लंबाई 1.5D है, तो वक्रता की त्रिज्या आवश्यक सहिष्णुता के भीतर होनी चाहिए। चूंकि इनमें से अधिकांश पाइप फिटिंग का उपयोग वेल्डिंग के लिए किया जाता है, इसलिए वेल्डिंग की गुणवत्ता में सुधार करने के लिए, अंत को बेवल किया जाता है, एक निश्चित कोण छोड़कर, एक निश्चित किनारे के साथ, यह आवश्यकता भी अपेक्षाकृत सख्त है, किनारे कितना मोटा है, कोण कितना है और विचलन सीमा निर्दिष्ट है, और ज्यामितीय आकार में पाइप फिटिंग की तुलना में कई और आइटम हैं। कोहनी की सतह की गुणवत्ता और यांत्रिक गुण मूल रूप से पाइप के समान हैं। वेल्डिंग की सुविधा के लिए, कनेक्ट किए जाने वाले पाइप की स्टील सामग्री समान होनी चाहिए।
उत्पाद उपलब्ध:
एक मोड़ एक पाइप में एक मोड़ के लिए एक पाइप फिटिंग है। पाइपलाइन प्रणाली में उपयोग किए जाने वाले सभी पाइप फिटिंग में, अनुपात सबसे बड़ा है, लगभग 80%। आमतौर पर, विभिन्न सामग्रियों या दीवार की मोटाई की कोहनी के लिए अलग-अलग बनाने की प्रक्रियाएं चुनी जाती हैं। निर्माताओं द्वारा आमतौर पर उपयोग की जाने वाली निर्बाध कोहनी बनाने की प्रक्रियाएं हॉट पुश, स्टैम्पिंग, एक्सट्रूज़न आदि हैं।
हमारे बारे में:
झेहेंग स्टील स्टेनलेस स्टील पाइप और अन्य उच्च गुणवत्ता वाले औद्योगिक उत्पादों का एक उत्कृष्ट आपूर्तिकर्ता है। प्रदान की गई पाइपलाइन रेंज राष्ट्रीय और अंतर्राष्ट्रीय कच्चे माल की गुणवत्ता मानकों के अनुसार निर्मित की जाती है। उद्योग विभिन्न मानकों, आकारों और विशिष्टताओं में टयूबिंग की पेशकश कर रहा है। ग्राहक की आवश्यकताओं के अनुसार, हम ग्राहक की आवश्यकताओं के अनुसार पाइप की विभिन्न विशिष्टताओं को प्रदान कर सकते हैं। इसलिए, खरीदार अपनी आवश्यकताओं के अनुसार विभिन्न आकारों, दीवार की मोटाई, लंबाई, व्यास आदि के उत्पाद खरीद सकते हैं।

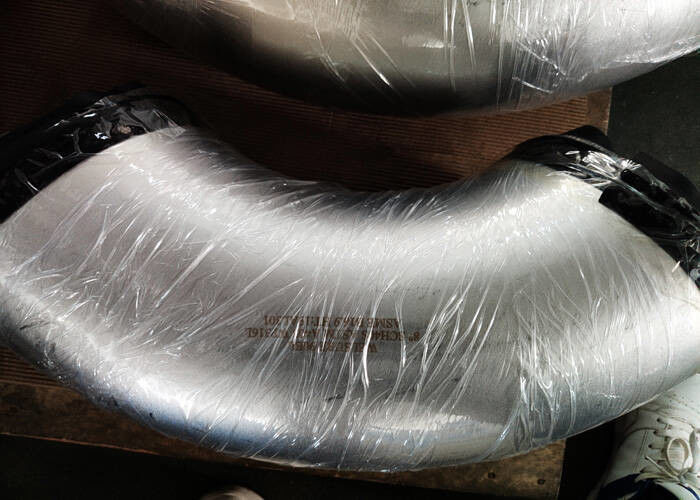

उत्पाद दिखाएँ:
